隨著風力發電的快速發展，風電混凝土塔筒作為風電機組的重要組成部分，其質量直接影響到風電機組的安全性和穩定性。因此，對風電混凝土塔筒進行科學、全面的檢測顯得尤為重要。那么風電混凝土塔筒檢測方法及標準有哪些？如何辦理全國認可的風電混凝土塔筒檢測報告？有沒有權威第三方檢測單位推薦？本文將為大家詳細介紹，并附上正規風電混凝土塔筒檢測案例。

風電混凝土塔筒檢測方法

風電混凝土塔筒檢測主要包括外觀質量檢測、內部缺陷檢測、強度檢測和連接件檢測等多個方面。具體檢測方法如下：

外觀質量檢測

外觀質量檢測主要針對塔筒表面的掉塊、剝落、鋼筋露筋、銹蝕等現象進行檢查。檢測人員需對塔筒的表面進行全面觀察，確保無明顯缺陷。

內部缺陷檢測

內部缺陷檢測是檢測塔筒質量的核心環節，通常采用超聲波法、雷達法或電磁感應法等無損檢測技術。這些方法能夠有效探測混凝土內部的空洞、裂縫分布及深度等信息。

強度檢測

強度檢測主要通過取樣測試混凝土的抗壓強度、抗拉強度等性能指標。根據《混凝土強度檢驗評定標準》GB/T 50107，采用標準試件進行28天養護后進行強度評定。

連接件檢測

連接件檢測包括焊縫質量、螺栓扭矩系數、錨固預應力等。焊縫質量通常采用超聲波探傷或射線探傷技術，而螺栓扭矩系數則通過專用設備進行緊固扭矩測試。

垂直度檢測

垂直度檢測是評估塔筒結構穩定性的重要指標，通常采用全站儀法、激光垂直測量法或水準儀法進行測量。垂直度偏差超過允許范圍可能引發安全隱患。

遠距離檢測技術

隨著無人機和機器視覺技術的發展，遠距離檢測逐漸成為一種高效手段。無人機搭載高精度傳感器可實現快速掃描和數據采集，提高檢測效率。

風電混凝土塔筒檢測標準

風電混凝土塔筒檢測需依據國家和行業現行標準進行，主要包括以下幾項：

國家標準

GB 50010-2010《混凝土結構設計規范》。

GB 50204-2015《混凝土結構工程施工質量驗收規范》。

GB/T 50107-2010《混凝土強度檢驗評定標準》。

行業標準

NB/T 10311-2019《陸上風電場工程風電機組基礎設計規范》。

NB/T 31082-2016《風電機組塔架用高強度螺栓連接副》。

NB/T 31086-2016《風電機組葉片用高強度螺栓連接副》。

其他相關標準

JGJ/T 245-2016《建筑結構檢測技術標準》。

CECS 21:2000《混凝土結構現場檢測技術規程》。

這些標準為風電混凝土塔筒的檢測提供了科學依據，確保了檢測工作的規范性和準確性。

第三方檢測機構-中鋼國檢

中鋼國檢作為國內專業的第三方檢測機構，專注于風電混凝土塔筒及相關設備的檢測服務。其優勢體現在以下幾個方面：

權威資質

中鋼國檢擁有CMA、CNAS、ILAC等多項資質認證，出具的檢測報告具有法律效力，廣泛應用于工程驗收和維護管理。

專業團隊

中鋼國檢擁有一支由資深工程師和技術人員組成的團隊，能夠根據客戶需求制定科學合理的檢測方案，并提供一站式服務。

先進設備

中鋼國檢配備了超聲波探傷儀、磁粉探傷儀、無人機等先進設備，能夠滿足不同場景下的檢測需求。

成功案例

中鋼國檢在多個風電項目中積累了豐富的經驗，如甘肅某風電項目成功完成了塔筒豎直度檢測，并出具了CMA/CNAS認證的報告。

服務網絡

中鋼國檢在全國設有多個分支機構，能夠就近安排現場檢測，為客戶提供高效便捷的服務。

風電混凝土塔筒檢測報告-案例

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的風電項目檢測經驗，下面是某單位委托中鋼國檢做的風電混凝土塔筒檢測，詳細內容如下：

檢測對象：混凝土塔筒

規格型號：WD164-3300 150m

檢測對象數量：1 個

檢測對象特征：已投入使用， 現場滿足檢測條件

檢測依據：1.GB/T 50784-2013《混凝土結構現場檢測技術標準》；

2.GB 50204-2015《混凝土結構工程施工質量驗收規范》；

3. CECS21:2000《超聲法檢測混凝土缺陷技術規程》。

判定依據：1. T/CEC5008-2018《風力發電機組預應力裝配式混凝土塔筒技術規范》；

2. GB/T 19072-2022《風力發電機組塔架》；

3.技術要求。

檢測項目：1.裂縫，2.混凝土鋼筋分布，3.鋼筋保護層厚度。

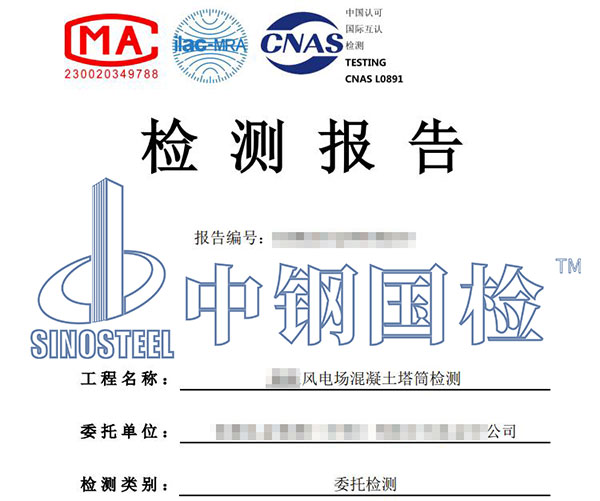

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的混凝土塔筒檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，風電混凝土塔筒作為風電機組的核心部件，其質量直接關系到風電機組的安全運行和經濟效益。中鋼國檢是專業第三方檢測機構，提供風電工程全面檢測服務，包括風電混凝土塔筒檢測，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有風電混凝土塔筒或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
